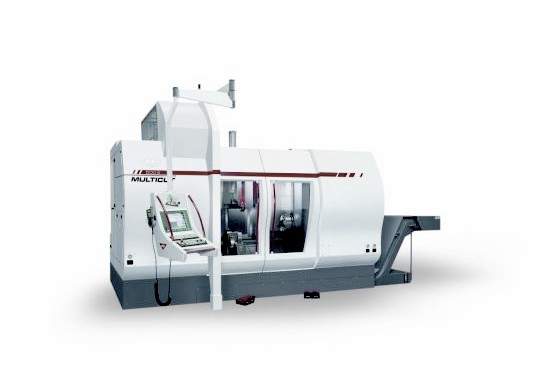

Это производительный токарно-фрезеровочный центр, позволяющий объединить операции токарной обработки, фрезерования и сверления и осуществлять их на одном станке, с однократным закреплением так, чтобы был достигнут максимальный рост производительности обработки деталей.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ:
| MULTICUT 500i/1500 S
POWER |
MULTICUT 500i/1500 T
POWER |
|||
| РАБОЧИЙ ДИАПАЗОН | ||||
| Геометрическая и рабочая точность | ISO 13041 | |||
| Макс. диаметр токарной обработки | мм | 690 | ||
| Максимальная длина обработки | мм | 1527 | 1693 | |
| Максимальный вес детали – одностороннее закрепление, включая устр. закрепления /
патрон + наконечник ( при макс. оборотах 300 мин-1) |
кг | 1000 / 2500 | 1000 / 2500 | |
| ОБРАБАТЫВАЮЩИЕ ШПИНДЕЛИ | S1 и S2 | S1 | ||
| Передний конец шпинделя S1 и S2 (DIN 55026) | A11 | |||
| Макс. диаметр при обработке прутка | мм | 127 | ||
| Мощность шпинделя S1 и S2 (S1 -100%) | кВт | 28 | ||
| Крутящий момент шпинделя S1 и S2 (S1 -100%) | Нм | 2000 | ||
| Макс. обороты шпинделя S1 и S2 | мин-1 | 2800 | ||
| C-ОСЬ – ШПИНДЕЛЬ | C1 и C2 | C1 | ||
| Крутящий момент S1 (100K) | Нм | 1400 | ||
| Максимальные обороты шпинделя C1 и C2 | мин-1 | 43 | ||
| ИНСТРУМЕНТАЛЬНЫЙ ШПИНДЕЛЬ | S3 | |||
| Конус закрепления инструментов | HSK – A63, Capto C6 | |||
| Производительность шпинделя (S1/S6 40%) | кВт | 13,2 / 22 | ||
| Крутящий момент шпинделя (S1/S6 40%) | Нм | 60 / 100 | ||
| Макс. обороты шпинделя | мин-1 | 12 000 | ||
| ОСЬ В – ИНСТРУМЕНТАЛЬНОГО ШПИНДЕЛЯ | B | |||
| Максимальный угол поворота | ° | -120 / +105 | ||
| Крутящий момент (S1/S6 40%) | Нм | 550 / 950 | ||
| Крутящий момент через тормоз | Нм | 4000 | ||
| Макс. обороты оси В | мин-1 | 100 | ||
| ОСИ X1 / Y1 / Z1 | X1 / Y1 / Z1 | |||
| Скоростная подача по оси X1 / Y1 / Z1 | м.мин-1 | 50 / 40 / 50 | ||
| Ход по оси X1 / Y1 / Z1 | мм | 640 / 370 / 3100 | ||
| Точность повторного наезда по ЧСН ISO 230-2 | ||||
| ось Z1, прямое отмеривание | мм | 0,008 | ||
| ось X1, прямое отмеривание | мм | 0,004 | ||
| ось Y1, прямое отмеривание | мм | 0,004 | ||
| ось Zs, правая шпиндельная бабка | мм | 0,013 | ||
| ось C1, левый шпиндель | ° | 0,005 | ||
| ось C2, правый шпиндель | ° | 0,005 | ||
| МАГАЗИН ИНСТРУМЕНТОВ | ||||
| Количество мест в магазине | – | 81 | ||
| Макс. диаметр инструмента – соседняя позиция занята /свободна | мм | 90 / 150 | ||
| Макс. длина инструмента | мм | 350 | ||
| Макс. вес инструмента | кг | 8 | ||
| Время автоматической замены инструмента (инструмент – инструмент) | с | 3 | ||
| Количество инструментов (25×25) в держателе | шт. | 1 – 4 | ||
| НИЖНЯЯ ИНСТРУМЕНТАЛЬНАЯ ГОЛОВКА – X2,Z2 (ПО ЗАКАЗУ) | ||||
| Количество позиций | шт. | 4 | ||
| Размер держателей DIN 3425 | мм | h2=115 | ||
| Размер резца | мм | 32 x 32 | ||
| ОСИ X2 / Z2 | X2 / Z2 | |||
| Скоростная подача по оси X2 / Z2 | м.мин-1 | 30 / 40 | ||
| Ход по оси X2 / Z2 | мм | 400 / 1240 | ||
| Точность повторного наезда по ЧСН ISO 230-2 | ||||
| ось X2, прямое отмеривание (нижняя головка) | мм | 0,004 | ||
| ось Z2, прямое отмеривание (нижняя головка) | мм | 0,008 | ||
| ЗАДНЯЯ БАБКА | ||||
| Конус для наконечника | – | – | Mo6 | |
| Ход пиноли | мм | – | 180 | |
| Диапазон прижимной силы | кН | – | 3,2 – 28,6 | |
| Размеры станка д x ш x в | мм | 6500 x 3950 x 3760 | ||
| Вес станка | кг | 21000 – 23 000 | ||
| СИСТЕМА УПРАВЛЕНИЯ | SINUMERIK 840 D | |||
