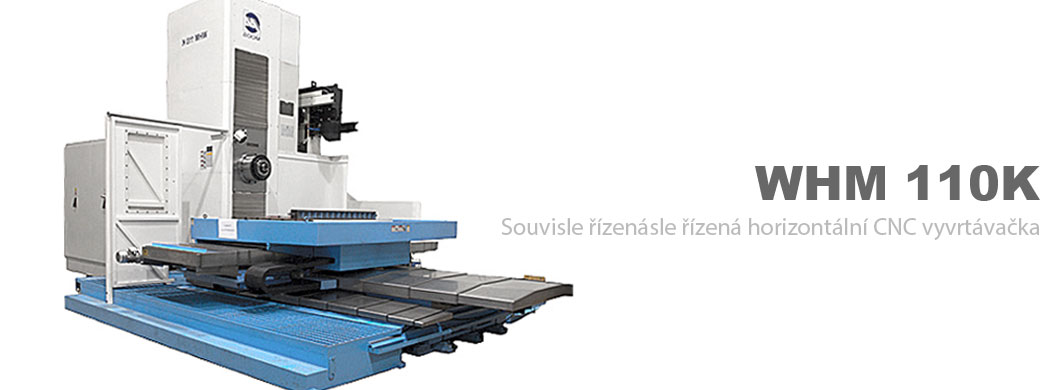

Ходы горизонтально-расточного станка решены следующим образом: продольное перемещение выполняет стол, поперечное перемещение осуществляет стойка, вертикальное движение выполняет передняя бабка. Выдвижной шпиндель имеет плавное регулирование скорости в 2-х передачах. Станок в сочетании с современными системами ЧПУ позволяет обработку всех типов материалов, включая сплавы алюминия, всеми видами режущих инструментов, в том числе и керамическими. Станок особенно хорошо подходит для обработки геометрически сложных деталей и форм.
Преимущества станка:
– жесткая чугунная конструкция
– каленые шлифованные направляющие, прилегающие поверхности покрыты специальным синтетическим веществом
– телескопические кожухи на продольных и поперечных направляющих
– ШВП по всем осям
– прямое отмеривание положения с помощью электрооптических линеек по осям X, Y, Z, ротационный датчик на оси W, точный угловой датчик на оси B
– 40-а местный магазин смены инструмента ISO 50
– поворотный стол – ось В
– вес обрабатываемой детали до 5 000 кг (WHM 130-K – 8 000 кг)
Шпиндель:
– шпиндель посажен в точных роликовых подшипниках
– охлаждение шпинделя
– рабочий шпиндель диаметром 110 мм (WHM 130-K 130 мм), выдвигаемый до 600 мм (800 мм) – ось W
– механическая 2-х ступенчатая коробка передач с плавной регулировкой
– автоматическая смазка направляющих
– балансировка передней бабки
– непрерывное управление – система управления HEIDENHAIN iTNC 530 или FANUC 18i-MB
Стандартное исполнение станка:
– электрооптическое прямое линейное отмеривание по осям X, Y, Z, ротационный датчик W
– защитный кожух рабочего пространства (CE)
– охлаждение шпинделя
– автоматическая центральная смазка
– смена инструмента с 40-а местным магазином
– охлаждение электрошкафа
– система управления HEIDENHAIN iTNC 530
– освещение рабочего пространства
– маховичок
– система охлаждения
– крепежный материал
Параметры станков WHM 110-К и WHM 130-К:
| WHM 110-К | WHM 130-К | ||
| Рабочий стол: | |||
| – размер рабочего стола | 1400 x 1400 | 1600 x 1400 | |
| – точность позиционирования поворотного стола – В-ось | 5 | ||
| – Т-пазы – ширина х расстояние | 28H8 x 200 | ||
| – макс. масса детали | 5000 | 8000 | |
| – скорость поворота В-оси | 2 | ||
| Перемещения: | |||
| – X ось (продольное перемещение стола) | 1700 | 1800 | |
| – Y ось (вертикальное перемещение передней бабки) | 1400 | 1600 | |
| – Z ось (поперечное перемещение стойки) | 1400 | 2000 | |
| – W ось (выдвижение шпинделя) | 600 | 800 | |
| Шпиндель : | |||
| – конус шпинделя | ISO 50 | ||
| – диаметр выдвижного шпинделя | 110 | 130 | |
| – обороты шпинделя – плавно в 2-х ступенях | 5-2500 | ||
| – макс. крутящий момент | 1100 | ||
| Скорость подачи: | |||
| – рабочая подача X, Y, Z | 1-6000 | ||
| – рабочая подача W | 1-2000 | ||
| – ускоренная подача X, Y, Z, W | 10, 10, 10, 3 | ||
| Смена инструментов: | |||
| – вместимость | 40 | ||
| – тип DIN 69 871 | ISO 50 | ||
| – макс. длина инструмента | 400 | ||
| – макс. масса инструмента | 25 | ||
| – макс. диаметр инструмента | 125/250 | ||
| – время замены | 18 | ||
| Электродвигатели: | |||
| – главный электродвигатель (регулируемый) S1/S6 | 22/26 | 26/30 | |
| – электродвигатель подачи по осям X, Y, Z, B, W (серво) | 40/5,5 | ||
| – электродвигатель подачи по осям B, W (серво) | 20/4,0 | ||
| Данные станка : | |||
| – размеры станка – ширина | 6400 | ||
| – размеры станка – глубина | 4000 | ||
| – размеры станка – высота | 3700 | ||
| – масса станка | 25000 | ||
| – макс. уровень акустического шума | 80 | ||
| – макс. уровень акустической мощности | 97,5 | ||
| – давление воздуха | 6 | ||
| – мощность станка | 60 | 80 | |
