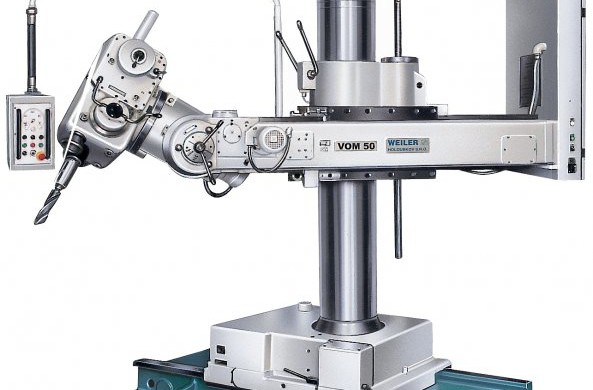

Tento stroj vyhovuje plně požadavkům na rychlou přípravu, pracovní rozsahy, výkon a přesnost při vrtacích pracích na rozměrných a těžkých tělesech, konstrukcích strojů a zařízení, zejména při jejich montážích. Je vhodný pro vrtání, vystružování a řezání závitů do těles velkých obráběcích strojů, turbín, generátorů, kompresorů, různých druhů ocelových konstrukcí, kotlů, nádrží, chemických zařízení, pecí pro cementárny, při stavbě lodí atd.
Hlavní technické údaje
| parametr | jednotka | VOM 50 |
|---|---|---|
| Max. průměr vrtání do oceli 600 MPa | mm | 50 |
| Max. průměr vrtání do litiny 250 MPa | mm | 65 |
| Max. závit do oceli o pevnosti 600 MPa | M | 48 |
| Max. pojezd saní po loži | mm | 1200 |
| Max. svislé přestavení ramen | mm | 1250 |
| Max. pojezd ramen v horizontálním směru | mm | 900 |
| Natáčení hlavice s vřeteníkem | ° | 180 |
| Otáčení vřeteníku | ° | 360 |
| Kužel ve vřetenu | Morse | 5 |
| Max. zdvih pinoly s vřetenem | mm | 350 |
| Počet stupňů otáček vřetena | 15 | |
| Otáčky vřetena | min-1 | 16-800 |
| Počet stupňů posuvů | 6 | |
| Rozsah posuvů | mm.min-1 | 0,05-0,5 |
| Výkon hlavního motoru | kW | 4 |
| Celkový příkon stroje | kVA | 7,5 |
| Max./Min. vyložení vřetena | mm | 2070/1170 |
| Max./Min. vzdálenost konce vřetena k základové desce | mm | 1555/305 |
| Rozměry lože ———————— délka
šířka výška |
mm
mm mm |
2610
1050 260 |
| Rozměry stroje———————– délka
šířka výška |
mm
mm mm |
5470
4540 3400 |
| Hmotnost stroje včetně montážního přísluš. | kg | 6570 |
Jiné provedení
- pojízdné provedení s více než jedním ložem
- palcové provedení
- tropické provedení
- elektrovýzbroj pro jiné napìtí a kmitočet
- jiné barevné provedení
Normální příslušenství
- nářadí k obsluze stroje
- průvodní technická dokumentace
Zvláštní příslušenství
- kotevní materiál
- nádrž chlazení s čerpadlem
- odrušení stroje proti radiovému rušení
- obslužná plošina
- krychlový stůl Vb 8
- sklopný stůl Vc 8
- strojní svěrák
