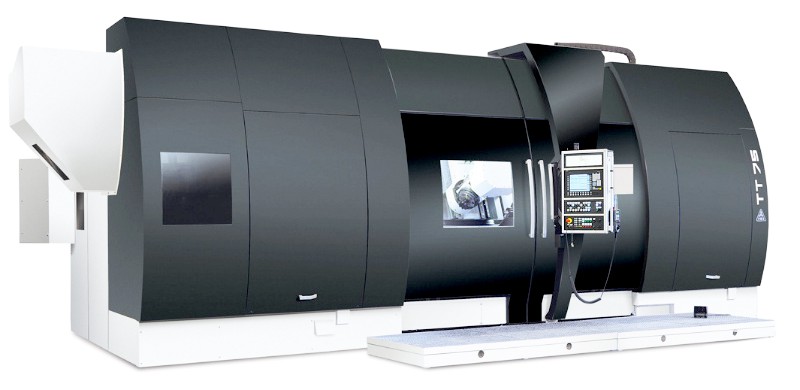

TT 75

Užití stroje

Multifunkční soustružnické centrum Tos Turn je produkční stroj pro plně automatické (poloautomatické) obrábění hřídelových i přírubových součástí v optimálním obráběném čase s velmi vysokou přesností. Stroj TT 75 se vyznačuje možností použití nejmodernějších nástrojů v oblasti soustružení, frézování a dalších technologických operací, které jsou postaveny na vysoké podpoře CNC systému už od samého upínání obrobku do tohoto stroje. Složité konstrukční uzly jsou řešeny nejmodernějšími výpočetními metodami zachycující co nejrealističtěji prostředí obrábění. Robustní lože zajišťuje vysokou tuhost stroje potřebnou pro přesné obrábění i pro silové obrábění ve dvou vřetenech a nezávislých suportech.

Všechny suporty jsou vybaveny podélným i příčným posuvem, hlavní suport je umístěn nad obrobkem, další pomocné suporty mohou být umístěny nad i pod obrobkem. Při konstrukci a optimalizaci modulární koncepce tohoto stroje vycházela naše firma z dlouholetých zkušeností s výrobou obráběcích strojů. Stroj svojí konstrukcí odpovídá současnému stavu techniky, provedení stroje splňuje podmínky prohlášení CE.

Technické parametry
Oběžný Ø nad ložem 1000 mm
Maximální obráběný  Ø 750 mm
Vzdálenost mezi hroty 2000 / 3000 / 4000 /5000/ 6000 mm
Max. hmotnost obrobku 3 t
Vřeteno
Zakončení vřetene A2-15
Vrtání 128 mm
Rozsah otáček 0,5-2500 min-1
Výkon hlavního motoru (S1) 71kW (55, 100)
Koník
Pinola zdvih / Ø 180 / 220mm
Horní suport 120 (1:20) mm
Rozjezdy X/Y/Z 782 / 210
dle délkové varianty
Nástrojový systém CAPTO C6
Maximální otáčky nástrojového vřetena 6 500 min-1
Výkon nástrojového vřetena (S1) 29,3 kW
Zdvih osy B +/- 102,5°
Indexace osy B po 5°
Hmotnost základního provedení 2000 mm 42 000 kg
Dodavatel: TOS Čelákovice
Doba dodání: 3 měsíce
